1
新高科技航空級鎂鋁合金外殼，外部采用進口絨布面料套，豪華高貴，一見傾心。
2
大量采用新工藝和器件，全貼片安裝，進口鉭電容，貼片電解。
3
全面保護方案，確保萬無一失。電源采用快恢復保險，即便短路也可有效保護。所有IO口加電阻防沖擊，
USB口獨家采用tvs防雷擊靜電保護。
4
單USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，是一款真正獨立的仿真器。
5
下載仿真通訊急速115200bps,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
6
不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
7 兼容keilC51 UV2
調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能，全速運行時按STOP按鈕即暫停，并指向當前程序行。可仿真各種51指令兼容單片機，ATMEL、Winbond、INTEL、SST、ST等等。可仿真ALE禁止，可仿真PCA，可仿真雙DPTR，可仿真硬件SPI。媲美2000元級別專業仿真器！
8 獨創內置晶體功能，可以選擇常用的4，11.0592，12，24MHz晶體，完美解決晶體引線過長導致的不穩定。
9
獨創多聲響和led指示實時系統狀態和自檢，特別設計p1.0自檢燈，方便排除故障。
10 獨創長按復位鍵自動進入脫機運行模式，這時仿真機就相當于目標板上燒好的一個芯片，可以更加真實的運行。這種情況下實際上就變了一個下載器，而且下次上電時仍然可以運行上次下載的程序。
具有自主知識版權，后續升級無憂！
系統配置：
仿真器一臺
USB電纜一根
DIP 40PIN仿真頭一個
使用手冊一本
絨布套一個
光盤一張（KEIL 評估版本）
（如果您和本公司實驗儀一起購買，則USB電纜,仿真頭，光盤和實驗儀公用不另外配）

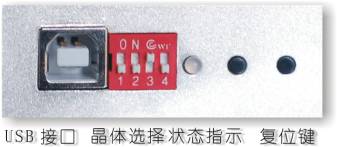

硬件說明：
USB
接口：連接USB線到電腦，同時起到通信和供電的功能。
晶體選擇：從左到右分別是4,11.0592,12,24MHZ，用戶可以根據需要選擇其一，注意只能也必須選擇其一（把對應的開關撥向ON的位置），否則可能工作不正常。
狀態指示：此燈為雙色LED，綠色閃一下表示系統復位
綠色連續閃爍表示系統運行。紅色是特別設置的自檢燈。亮表示P1.0端口為低電平，用戶可以寫CLR P1.0
如果亮則系統正常。如果程序中有P1.0的操作也會亮紅色。
復位鍵：設計了兩個鍵，他們功能一樣的都是復位鍵（另一個備用）
短按一下，綠燈閃一下，喇叭響一下，則系統復位。
長按3秒，綠燈不停閃爍，喇叭響兩下，則系統脫機運行。
喇叭響三下 “嘀嘀嘀”，則表示被仿真程序的00H-0040H被用戶占用， 請你參考后面說明更改程序。
|
| 51tracer仿真器主要特性 |
資源 |
兼容各大公司51
系列內核仿真 |
單步仿真串口 |
可仿
真IO |
DATA |
IDATA |
程序空間 |
XDATA
空間 |
內部XRAM |
雙DPTR |
禁止ALE |
2倍頻版本 |
調試方法
(都支持匯編和C51) |
說明 |
| 52增強內核 |
51-516全部
51RD-516RD全部 |
可以 |
全部
32條 |
128B |
256B |
63KB |
64KB |
768B |
有 |
可以 |
有 |
單步,斷點,全速運行,全速時停止,脫機運行等 |
標準專業版.適用于公司,個人單步速度超快 |
|
