史上牛的嵌入式綜合試驗開發系統!
[系統結構]
子母板設計，六層板工業級保準設計FPGA子板，兩層工業級底板
[硬件資源]
l FPGA子板資源
Ø FPGA芯片：ALTERA Cyclone II
EP2C20F484C8(可選EP2C35F484C8)
Ø 配置芯片：EPCS4(EPCS16) ，EPCS4配置EP2C20,EPCS16配置EP2C35
Ø SDRAM: 16M Byte 高速SDRAM(可選32M
Byte)
Ø FLASH: 4M Byte
Ø SRAM:512K Byte
Ø LED:4
Ø 兩種下載配置模式：AS模式和JTAG模式
l 視頻子板（ADV7181）
l 底板資源
Ø 2路９針RS-232串口，實現與計算機的數據通信；輔助調試，結果輸出
Ø ４０針TFT
LCD數字接口
Ø 5０針TFT
LCD數字接口（帶觸摸屏）
Ø VGA接口
Ø 100M網絡接口
Ø 100M ETHERNET
PHY網絡
Ø 音頻DA,雙通道立體聲輸出
Ø 一個交流蜂鳴器
Ø ４位八段數碼管
Ø 4個輸入鍵一個復位鍵
Ø 6個發光二極管
Ø 16*2
LCD接口，標準的字符型液晶模塊接口
Ø PS/2鼠標，鍵盤接口
Ø SD卡接口
Ø USB
host,client接口
Ø CF卡接口
Ø 40針IDE硬盤接口
Ø 6*40針腳2.0mm排針
l ARM9200子板資源（選配）
Ø ARM芯片：AT91RM9200
Ø SDRAM: 16M Byte 高速SDRAM
Ø NAND：K9F1208
Ø Nor FLASH：28FXXJ3
l S3C2410子板資源（選配）
Ø CPU：S3C2410
Ø SDRAM：16M Byte
Ø NAND：K9F1208
Ø Nor FLASH：SST39VF6401
l ARM7子板
CPU：LPC2xxx
[配套軟件]
[資料文檔]
[NIOS、IP核綜合開發實例]
Ø BUTTON中斷和處理
Ø 16*2
LCD字符顯示
Ø 480*234 TFT
LCD實驗
Ø GUI的應用實例和各種GUI控件的實驗
Ø RS232串口控制臺輸出
Ø 數碼管驅動
Ø PS2鍵盤
Ø 基于軟核的RTC實驗
Ø 簡單數字鐘
Ø FLASH讀寫
Ø SRAM控制讀寫
Ø 簡單網絡服務
Ø 音頻初始化和控制
Ø 雙NIOS核硬互斥量保護共享內存通信
Ø uC/OS II 多任務例程
Ø 2D圖形加速應用（硬件描畫點、線）
Ø SD卡讀寫
Ø CF卡讀寫
Ø IDE接口實驗
Ø NIOS和S3C2410的通信（需要S3C2410子板）
Ø NIOS和RM9200的通信（需要RM9200子板）
Ø Video視頻輸入（CVBS接口）
[IP 核設計與開發實例]
Ø PS2 IP
Core（基于AVALON總線）
Ø I2C IP
Core（基于AVALON總線）
Ø RTC IP
Core（基于AVALON總線）
Ø Audio 音頻輸出IP
Core（基于AVALON總線）
Ø Video 視頻采集IP Core
Ø TFT
LCD驅動 IP Core（兩個硬件圖形顯示分層，基于AVALON總線）
Ø 2D 圖形加速 IP Core（支持繪點、線，基于AVALO）

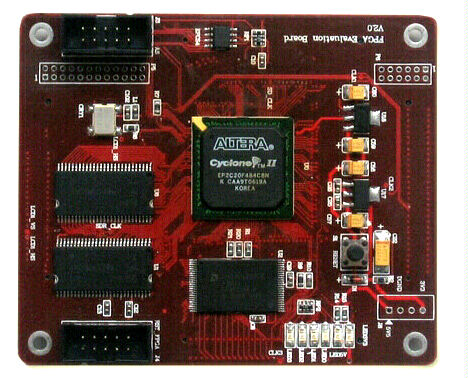

FPGA核心板

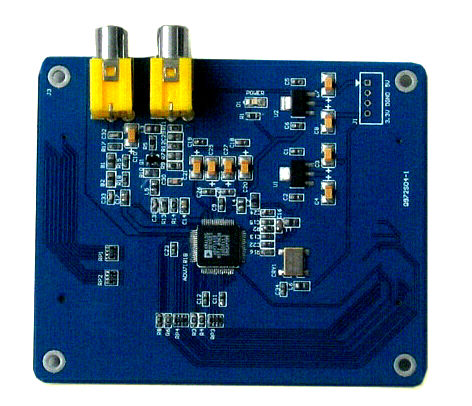

視頻子板( ADV7181)

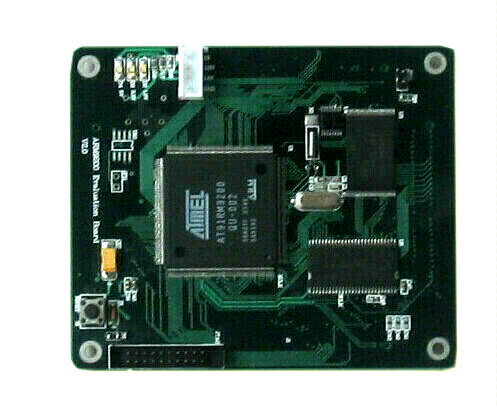

ARM9200子板

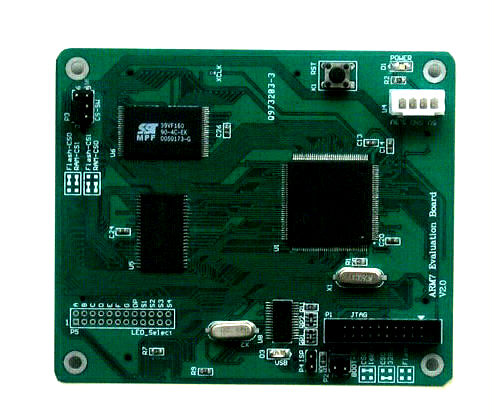

ARM7子板

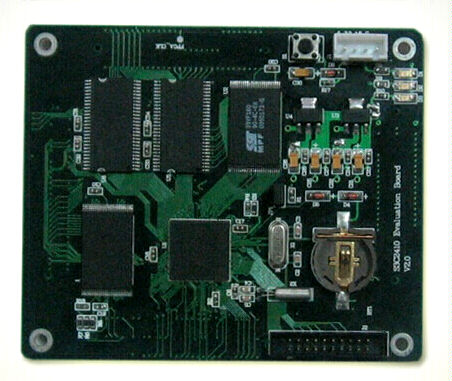

S3C2410子板

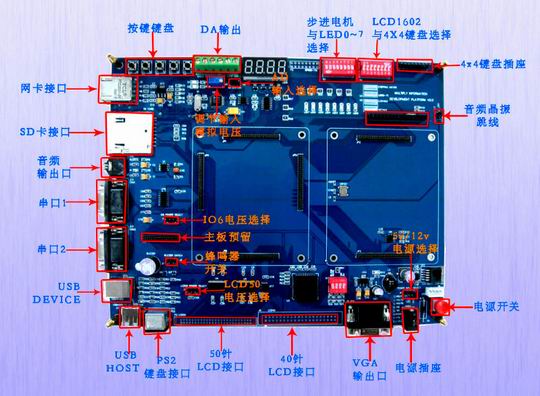

系統布局圖

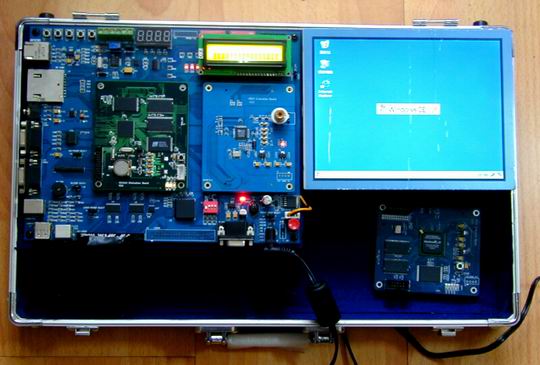

實驗箱1 （帶8.4寸TFT LCD)

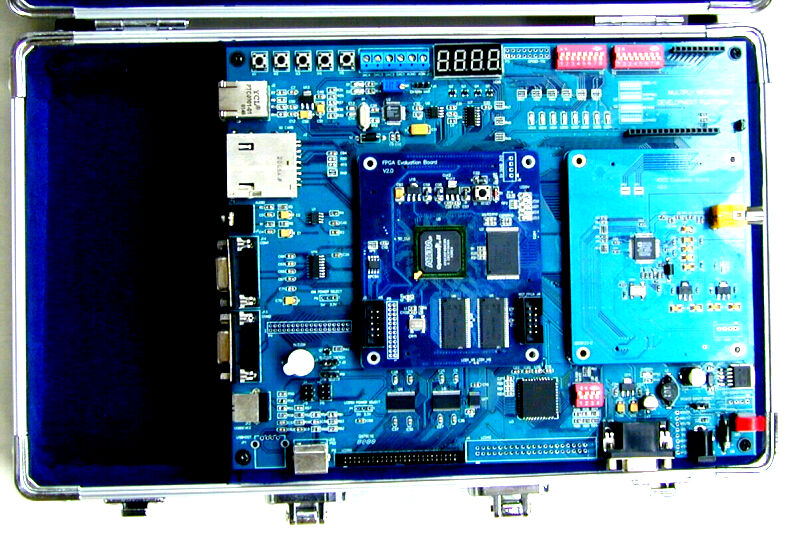

實驗箱2
 |
